超越極限，精準高效——步科高速裱紙機解決方案

一、裱紙機概述

裱紙機是將面紙與卡紙裱合在一起，形成新紙板的紙品制作機械，廣泛應用于彩色紙盒包裝行業。

1.它由送紙機構，裱紙機構和壓紙機構組成，在送紙機構上并列設置兩個風頭，在裱紙機構上設置有中間定位機構，將裱紙機構分為兩個走紙道，在裱紙機構的兩側邊設置有翼形彈簧片，中間定位機構是由中間定位導向塊和升降機構組成。

2.主要由飛達出紙、面紙分離、送底紙、追位、上膠、加壓輸送等工序組成。

3.設備特點是結構簡單，能夠處理不同大小的紙張，是一種對紙張的大小沒有限制、單雙張送紙可以轉換的機械設備。

二、裱紙機工藝介紹

1.裱紙機飛達送紙難點在于確保紙張穩定輸送和精準分離，控制不當會導致生產效率降低和設備壽命縮短。步科PK系列交流伺服可精確檢測調整紙張位置，控制紙張速度。為提高效率，飛達采用魚鱗式重疊出紙，確保穩定性和貼合精度。

2.底紙出紙工藝要求伺服快速啟停可達600次，對響應速度、電機溫升及電流控制要求高。步科JD系列伺服驅動器，高響應、高精度，有效解決底紙輸送速度控制和與面紙精確對齊等難點。

3.高速生產中，追位補償不及時會導致面紙傾斜或貼合偏差。因此對伺服精度和柔性加減速要求極高。采用步科PK系列交流伺服，支持S曲線柔順控制，定位精度高。結合先進補償算法，穩定生產精度在±1mm，加減速過程中精度也能達到±1.5mm。

三、步科裱紙機方案介紹

• 裱紙速度不高，且貼合效率低，無法滿足生產需求；

• 裱紙機裱合精度低，導致裱合后的紙板出現不平整等問題，影響產品的外觀和手感，并且增加后續工序的難度和成本；

• 在面紙高效輸送技術和底紙自適應高效輸送技術方面自動化水平較低。

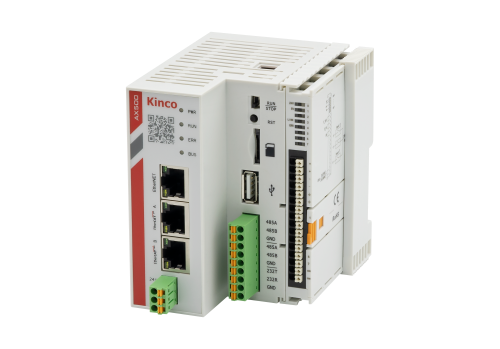

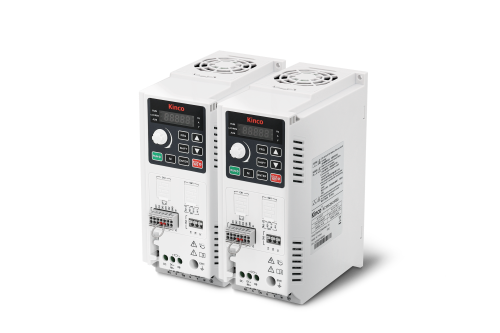

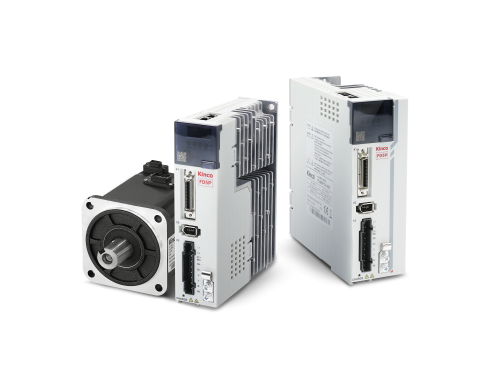

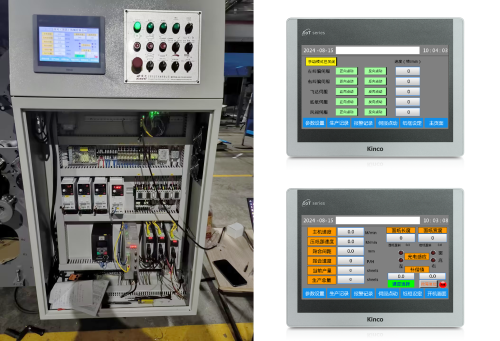

• 控制層使用GT100E-WIFI人機界面和AX500控制器，驅動層使用FD5P和JD系列交流伺服驅動器，同時搭配KC100系列變頻器，在提高精度、增強自動化、簡化操作以及快速故障排除方面具有顯著效果。

• 飛達送紙工藝采用魚鱗式重疊出紙，且算法更新，產能提升30%，可達16000張/小時；

• 穩定貼合精度達到±1mm，加減速段精度±1.5mm，產品質量不僅得到了保證，設備運行更加平穩；

四、步科裱紙機方案介紹

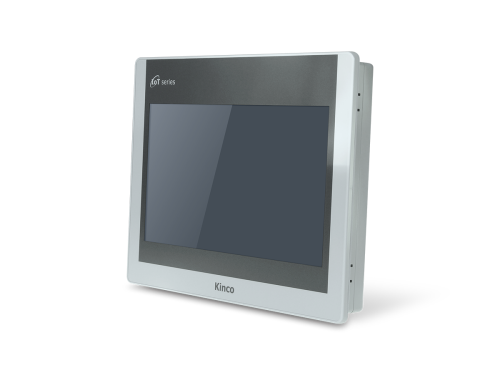

• 10.1’，IPS全視角高清顯示，1600萬真彩色

• 支持以太網，內置WIFI功能

• 強大的腳本功能，支持邊緣計算

• 內置物聯網功能，支持遠程服務

• CodeSys軟件平臺，多種編程語言

• ARM4核1.5GHz

• 32M程序存儲空間、128M數據存儲空間

• 1路千兆以太網，2路EtherCAT總線

• 1*RS232，2*RS485

• 1ms8軸同步，最大48軸，支持同步定位，電子凸輪，插補功能

• 強大的運動控制功能，支持電子齒輪、電子凸輪、CNC、機器人，搭載鋰電行業糾偏、收放卷、張力控制等工藝包

• 全新算法平臺，全新平臺，主頻提升2.4倍，速度環采樣頻率8K

• 精準定位，百分百命中，可搭配使用23位編碼器，多種編碼器類型可行，定位精度最高可達≤土5’

• 多總線驅動器，運行柔順，驅動器驅動器支持CANopen、EtherCAT、Modbus總線控制

• 支持S曲線柔順控制，通過使用FFT多點陷波濾波器，有效抑制設備運行產生大幅度振動

• 超短機身，共本體設計的IP67防護電機

• 書本窄體設計，低至65mm，可導軌、垂直、側面安裝

• 歐式壓線式端子，無需緊固螺絲，可提升裝配效率30%

• 支持網口外引鍵盤與標準Modbus通訊協議通訊方案

• 面板、模擬量、通訊、脈沖、PID、多段速等多種頻率給定通道選擇

• 內置AVR、過調制、瞬停不停等功能設計，適應復雜電網環境

• 業內高性能VF控制算法，可實現額定頻率全速范圍內 (零速除外)帶150%負載穩定運行

• 高性能SVC控制，可實現額定頻率全速范圍內帶150%負載穩定運行

• 可應用于污水處理，制造業生產線，風機通風系統，物流運輸，空調冷卻系統，及各種自動化生產設備等行業
